Dashboard

La Dashboard è pensata per dare in un unico colpo d'occhio la situazione degli impianti, principalmente intesa come impianti in allarme e impianti che presentano un funzionamento regolare.

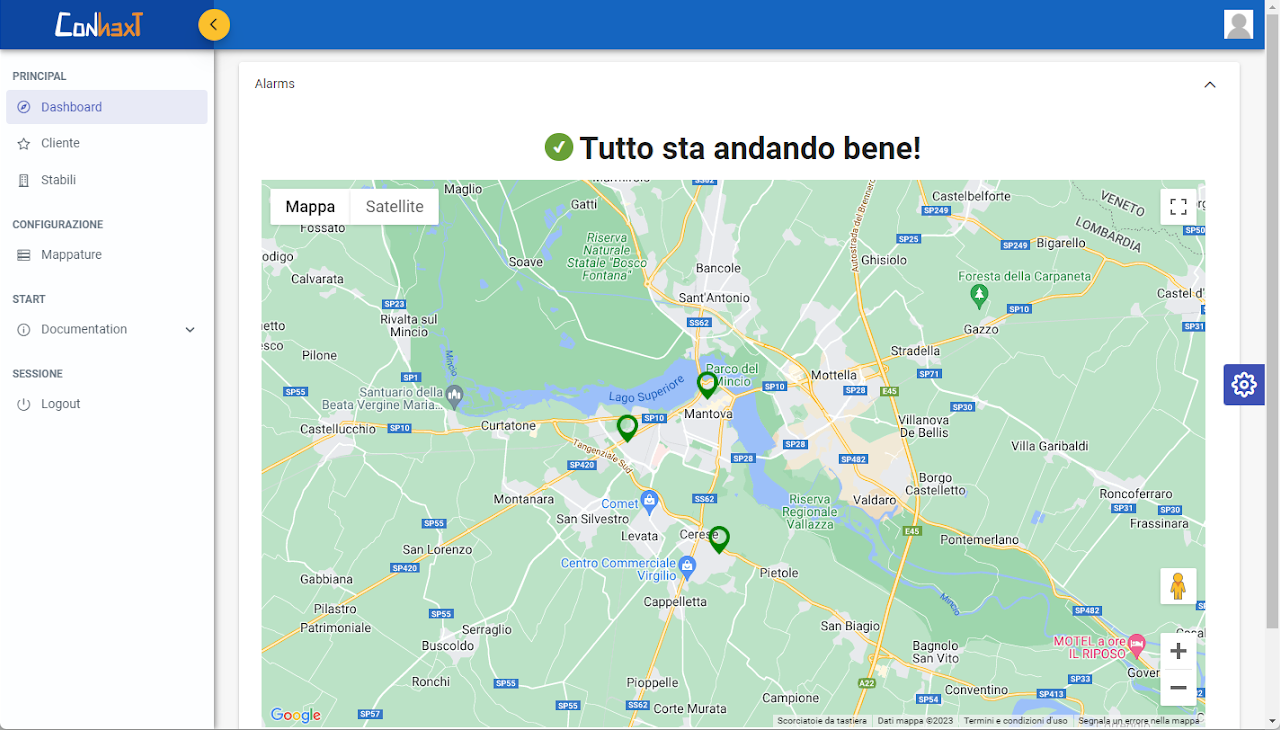

Se non è presente nessun impianto in allarme, viene presentata direttamente la cartina con gli impianti posizionati e la rassicurante scritta che informa come tutto stia procedendo per il meglio.

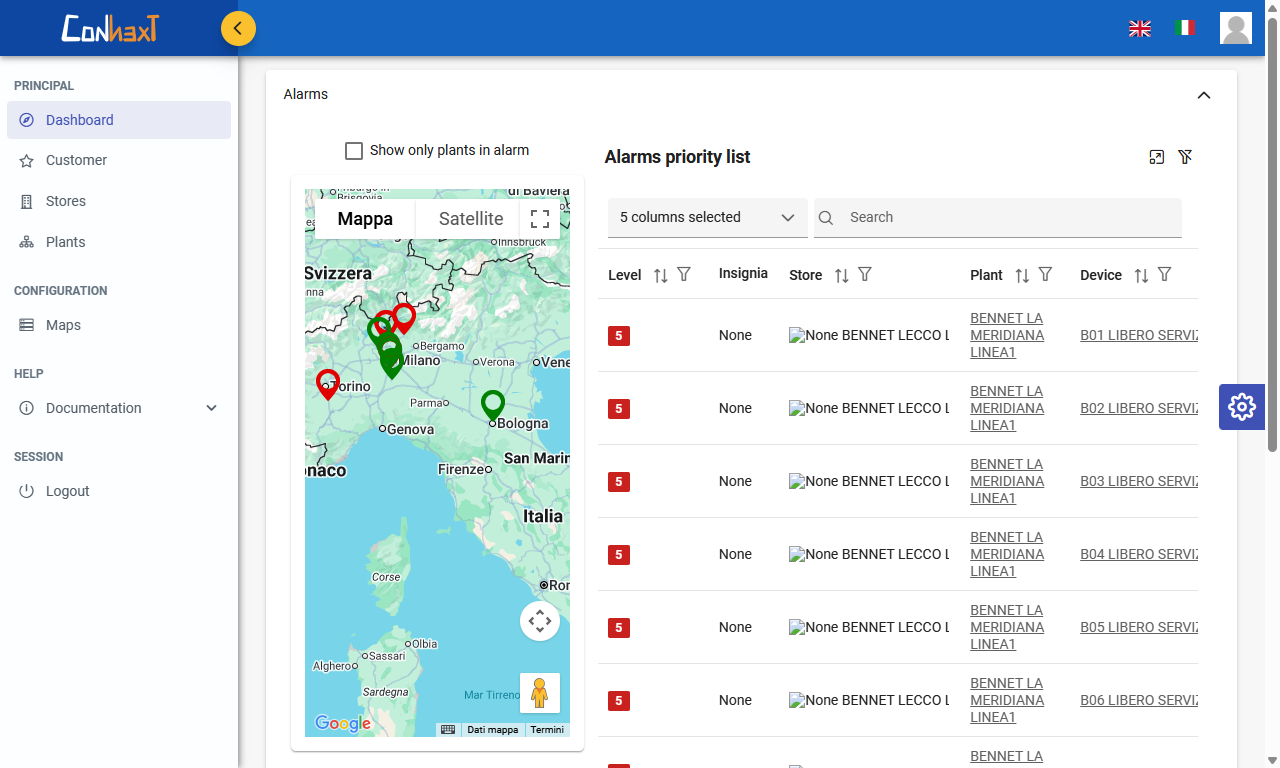

Nel caso dove sfortunatamente siamo in presenza di allarmi attivi, la cartina viene ridimensionata sulla sinistra e riporta degli indicatori di posizione - la posizione fisica dell'impianto - che possono essere ROSSI nel caso l'impianto presenti almeno un allarme, oppure VERDI nel caso l'impianto presenti un funzionamento regolare.

Alla destra compare la lista di tutti gli allarmi presenti, ordinati per livello ( 1 colonna ) decrescente. Il livello, che va da 5 a 1, rappresenta un "peso" della gravità dell'allarme. Così un allarme di livello 5 è più grave di un allarme di livello 1.

Il livello si gestisce nella configurazione della mappatura, nella cui interfaccia, in luogo dei numeri, vengono usate delle descrizioni:

Attraverso la Dashboard è possibile naturalmente cliccare sulla riga di allarme o sull'indicatore di posizione per accedere direttamente all'impianto in allarme.

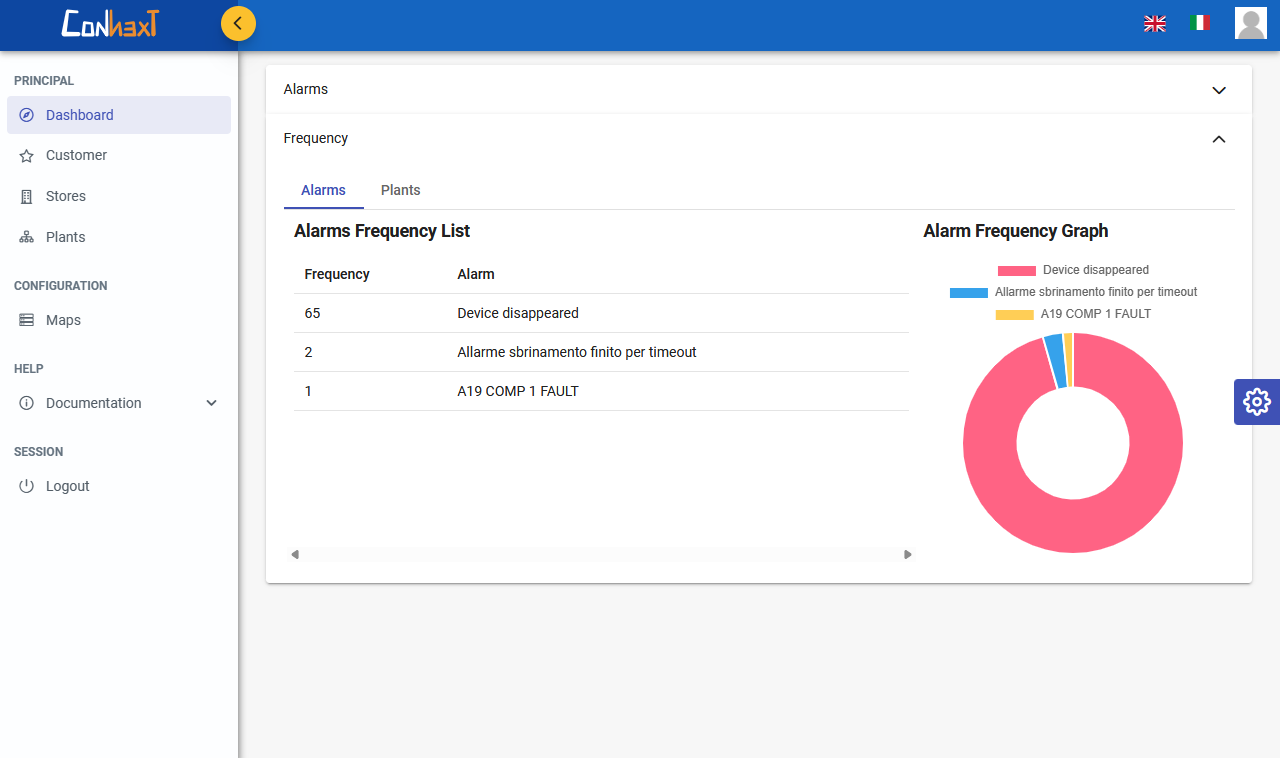

Al di sotto del pannello Allarmi è presente il pannello Frequency, che come il nome indicata, evidenzia l'incidenza degli allarmi per tipologia.
